固定基站G23
前言
任聯RFID智慧網關G23產品規格、使用說明手冊。
RFID智慧網關G23
? 高擴展性：可做MAC采集/虛擬身份識別（任聯RFID智慧網關獨有功能）。
? 定向/全向2種天線。
? 高性能高穩定性：98%高在線率，品質保障。
? 室外專業設備高端品質：防雷6000V泰鼎認證。
? 省流量維護簡單：1G/年基本滿足電動車接入業務。
? 5種接入網絡通訊方式，全網覆蓋，高靈活性接入。
資料意見反饋
如您在使用過程中發現資料的意見與建議，歡迎致電0571-85458286。
1RFID智慧網關G23產品概述
RFID智慧網關G23是杭州任聯自主研發的第二代2.4G RFID無線感應基站，用于讀取RFID電子標簽數據，并通過通訊網絡上傳到大數據平臺上。G23采用高性能高通9531無線方案，64MB大緩存可以同時接入不低于500個電子標簽，滿足高密度接入的需求。采用工業級600M 主頻的MIPS硬件架構，高穩定性，高在線率。采用LINUX嵌入式軟件架構，擴展性強。
成熟應用在智慧城市電動車防盜解決方案、智慧小區、平安校園、資產管理等基于位置定位的解決方案中。
2產品特點
高擴展性：可做MAC采集/虛擬身份識別（任聯RFID智慧網關獨有功能）
? 高擴展性：預留WIFI接口，可做MAC采集；預留LORA接口，滿足水表、電表等智慧城市解決方案；預留BT接口：可擴展遠程設置、重啟設備，特別適合在高空危險的解決方案中。
定向/全向2種天線
? 內置定向天線，可以分角度定向搜索：廣泛用于智慧校園校門口等，減少誤報誤傳。
? 內置全向天線，全向無死角，減少基站投入。
高性能高穩定性：98%高在線率，品質保障
? 高密度接入：采用高通9531高性能處理器，可同時讀取不低于500個電子標簽，滿足高密度接入的使用場景：比如平安校園解決方案中學生入校高峰、物流大集裝箱進出等資產管理解決方案等。
? 64MB大緩存：防意外中斷，數據丟失。
? 高穩定性：工業級室外設備，6000V防雷，IP65防護。
? 高在線率：網絡信號智能選擇，針對弱信號進行優化；安裝時候?qū)崟r獲取基站信號強度，合理選點，提升信號質量。
室外專業設備高端品質：防雷6000V泰鼎認證
? 工業級室外設備，6000V防雷，IP65防護。
? 抗老化ABS塑料外殼,IP65工業級防水，滿足室外使用場景。
? POE供電簡易安裝，上電即可通訊，操作簡單。
? 電源內置，滿足市政市容高要求標準。
省流量維護簡單：1G/年基本滿足電動車接入業務
? 任聯自主研發的優化的數據模型，省流量省錢，10萬電動車基站年流量1GB。
? 開局小助手：網絡信號強度偵測，幫助基站合理選點，提升基站在線率。
? 雙鏡像備份系統，永不死機。
? 遠程升級，簡便運維。
? 支持抱箍、壁掛、角度可調的安裝方式。
3種接入網絡通訊方式，全網覆蓋，高靈活性接入
? 支持多種通訊方式，全面覆蓋三大運營商網絡：2G/3G/4G全網通/固線。
? 固定網絡/WIFI 方式，無流量費用，特別適合在室內定位的應用解決方案中。
? 4G全網通：全面覆蓋3大運營商：中國聯通、中國移動、中國電信、OOREDOO。
3產品外觀
感應基站尺寸：長234.4mm,寬175.3mm,厚55mm
4產品規格
| 參數 |
參數值 |
| 尺寸 |
234*175*57 mm |
| 重量 |
658g（不含電源） |
| 供電 |
PoE供電：內置 |
| 接口 |
1*10/100/1000M 以太網口 2G/3G/4G/固網/WIFI |
| 無線模塊 |
1個無線模塊 2.4 G： RFID |
| 天線 |
內置天線：定向/全向 |
| 功耗 |
＜ 2W |
| 溫度 |
工作溫度：-40℃~60℃ 存儲溫度：-40℃~70℃ |
| 濕度 |
工作濕度/存儲溫度： 5%~95% (非冷凝) |
| 防護等級 |
IP65 |
| 最遠視距 |
300米 |
| 識別能力 |
不低于500張/秒 |
| 壽命 |
5年 |
| 維護管理 |
支持遠程升級、配置管理 |
5使用說明
概覽
可以安裝在室外也可以在室內。
室內安裝
室內安裝所需材料： 2顆膨脹螺釘，主機
安裝在室內時，采用壁掛和吸頂安裝都可以，其安裝步驟如下：

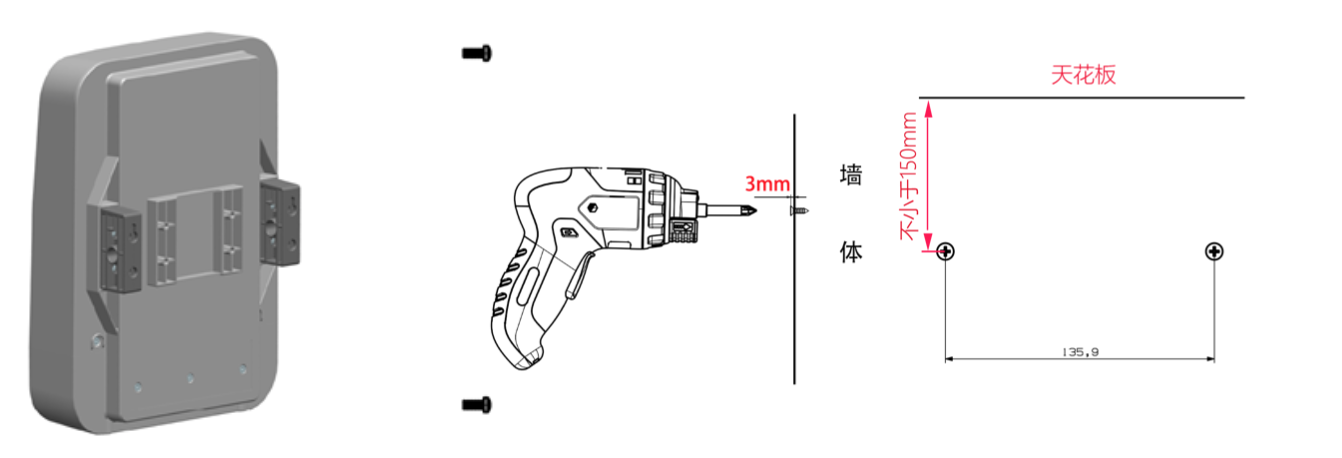

1、2顆膨脹螺釘固定在墻壁上，螺釘頭面距離墻壁至少留3mm，螺釘?shù)乃街行木?35.9mm,螺釘距離天花板位置不小于150mm,螺釘?shù)奈恢萌缦聢D所示
2、將G23掛在螺釘頭上面。
室外安裝根據全向基站和定向基站的不同所需材料也不同：
*定向安裝請咨詢?nèi)温?lián)
全向安裝
安裝在室外時，采用抱箍安裝在電線桿上面。抱箍的選擇、安裝要求請嚴格遵守，否則會影響到基站的性能和使用壽命。
抱箍的選擇：
1） 抱箍以及鎖緊抱箍的螺釘?shù)牟牧弦欢ㄒx用不銹鋼304,否則在室外容易生銹；
2） 抱箍的尺寸是根據電線桿的直徑來決定的，常用尺寸為直徑210mm和320mm(尺寸僅供參考，以實際測量為準)
安裝環境要求：
1） 感應基站的正面和側面不能有遮擋物，比如：樹枝、金屬板等，如下圖是不正確的場景：
2） 感應基站根據天線的類型分為全向和定向基站，其按照方式和要求也不一樣；

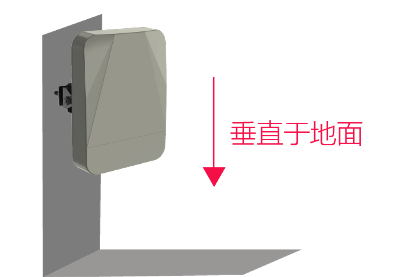

3） 全向基站通過抱箍固定在電線桿上，位置必須是垂直于地面（如下圖），否則會嚴重影響基站的通訊性能和信號強度。
定向基站的安裝角度的調節是安裝的關鍵要求。
1） 定向基站信號覆蓋面積是根據要求來確定，如下圖所示：
 |

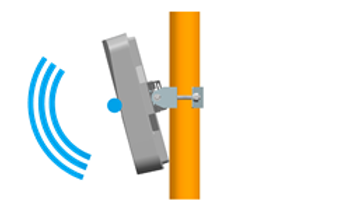

2） 調節定向基站的角度，使其角度=n角度(n是依據使用要求來確
定），如下圖所示：

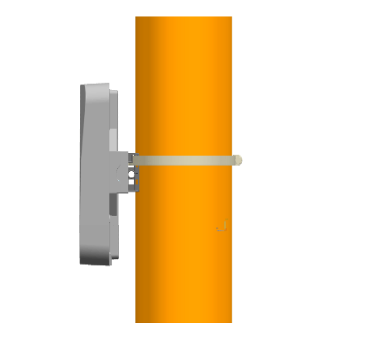

3） 將基站用抱箍固定在電線桿上面，如下圖所示：
6相關應用

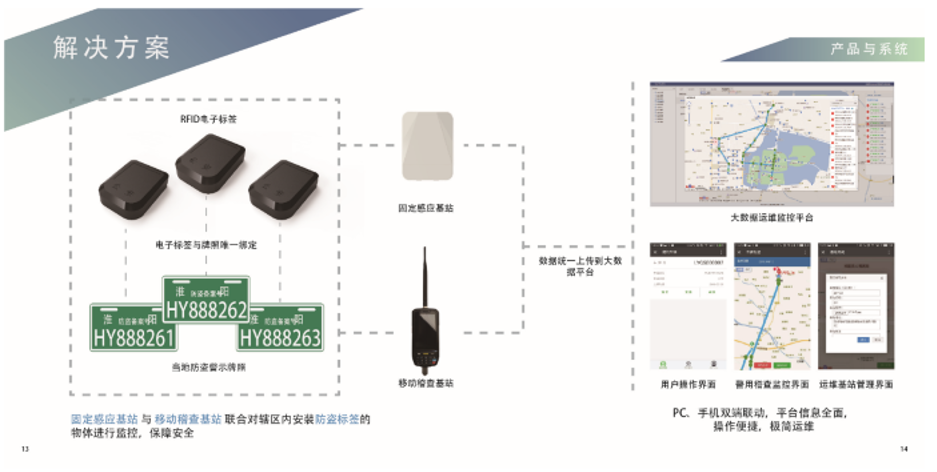

電動車防盜備案解決方案

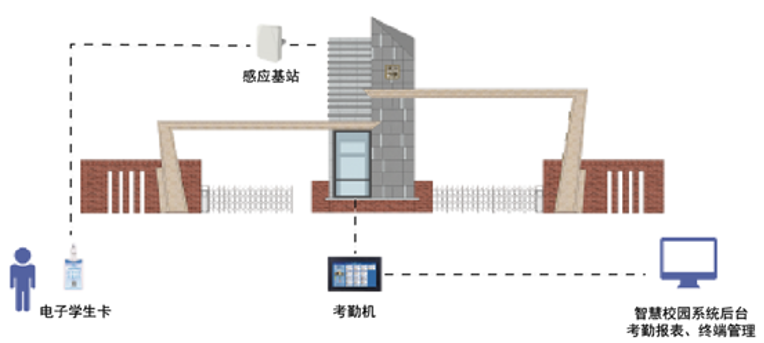

平安校園解決方案

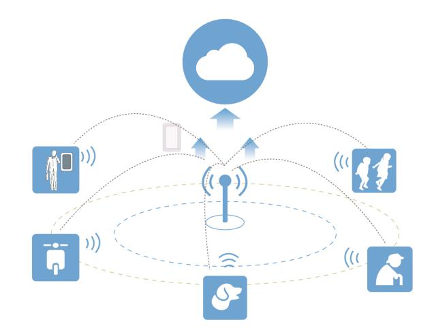

MAC識別/虛擬身份識別
